Kako dizajnirati valovodnu E zavoj?
Waveguide E savija su ključne komponente u mikrotalasnim i RF sistemima, služe kao osnovni elementi za usmeravanje elektromagnetnih talasa u složenim rasporedima kola. Ovi specijalizovani talasovodi olakšavaju prelaze od 90 stepeni ili druge ugaone prelaze u E-ravni, održavajući integritet signala dok minimiziraju gubitke. Proces projektovanja zahtijeva pažljivo razmatranje više faktora uključujući radnu frekvenciju, zahtjeve za rukovanje snagom i mehanička ograničenja kako bi se osigurale optimalne performanse u predviđenoj primjeni.
Osnovni principi dizajna talasovoda E savijanja
Matematičko modeliranje i elektromagnetska analiza
Dizajn talasovoda E počinje rigoroznim matematičkim modeliranjem i elektromagnetskom analizom. Advanced Microwave Technologies Co., Ltd koristi sofisticirane alate za simulaciju za optimizaciju performansi savijanja na različitim frekvencijama. Proces projektovanja uključuje izračunavanje koeficijenata refleksije, gubitka umetanja i faznih karakteristika Waveguide E Bend. Naš pristup uključuje napredne numeričke metode za analizu širenja valova kroz strukturu savijanja, osiguravajući minimalno izobličenje signala i optimalan prijenos snage. Standardna linija proizvoda kompanije E-bends pokriva veličine talasovoda od WR10 do WR430, sa mogućnošću prilagođavanja višestepenih i prilagođenih konfiguracija na osnovu specifičnih zahteva.
Geometrijska razmatranja i dimenzionalni parametri

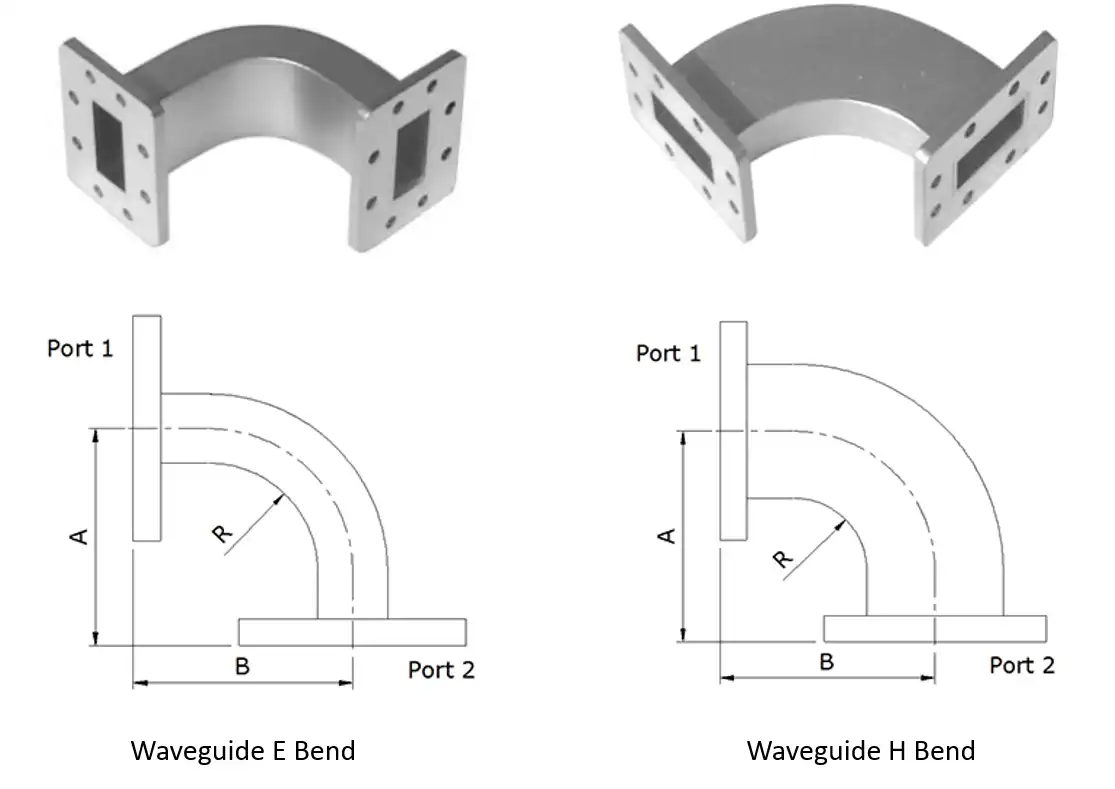

Prilikom dizajniranja Waveguide E Bend, precizna geometrijska razmatranja su najvažnija. Unutrašnji i vanjski radijus krivine moraju biti pažljivo izračunati kako bi se održala konzistentna impedancija tijekom prijelaza. Naš inženjerski tim koristi napredne CAD sisteme za modeliranje ovih kritičnih dimenzija, osiguravajući da je radijus savijanja optimiziran za određenu veličinu valovoda i radnu frekvenciju. Odnos između radijusa savijanja i dimenzija poprečnog presjeka valovoda mora biti pažljivo izbalansiran kako bi se minimizirala konverzija modova i osiguralo pravilno širenje valova. Ova ekspertiza je poboljšana kroz više od 20 godina iskustva u razvoju mikrotalasnih proizvoda, omogućavajući nam da postignemo vrhunske performanse u našim komponentama talasovoda.
Izbor materijala i proizvodne specifikacije
Odabir odgovarajućih materijala i proizvodnih specifikacija je ključan za proizvodnju komponenti Waveguide E Bend visokih performansi. Koristimo materijale visoke provodljivosti kao što su aluminijum i bakar, primenjujući precizne tehnike završne obrade kako bismo minimizirali RF gubitke. Proizvodni proces mora održavati čvrste tolerancije kako bi se osigurale odgovarajuće električne performanse i mehanička stabilnost. Advanced Microwave Technologies održava stroge mjere kontrole kvaliteta tokom procesa proizvodnje, pridržavajući se standarda sertifikacije ISO:9001:2008 i osigurava RoHS usklađenost za sve komponente valovoda.
Napredne tehnike dizajna i optimizacija
Kompjuterski potpomognuto projektovanje i simulacija
U modernom procesu dizajna Waveguide E Bend komponenti, kompjuterski potpomognuto projektovanje i simulacija igraju ključnu ulogu. Naš inženjerski tim koristi najsavremeniji softver za elektromagnetnu simulaciju za analizu i optimizaciju performansi savijanja. Ovi alati nam omogućavaju da predvidimo i minimiziramo povratni gubitak, gubitak umetanja i faznu distorziju prije fizičkog prototipa. Proces simulacije uključuje punovalnu analizu distribucije elektromagnetnog polja unutar Waveguide E Bend, što nam omogućava da identifikujemo i eliminišemo potencijalne probleme kao što su generisanje moda višeg reda ili neusklađenost impedanse. Ova mogućnost je posebno vrijedna pri dizajniranju prilagođenih konfiguracija izvan naše standardne linije proizvoda E-savijanja koja pokrivaju WR10 do WR430.
Optimizacija performansi i protokoli testiranja
Optimizacija performansi Waveguide E Bend zahtijeva sveobuhvatno testiranje i protokole validacije. Naše laboratorije su opremljene naprednom mikrovalnom mjernom opremom sposobnom za testiranje do 110 GHz, osiguravajući preciznu karakterizaciju svih komponenti talasovoda. Implementiramo rigorozne procedure testiranja za provjeru električnih performansi svake krivine, uključujući mjerenja VSWR-a, gubitka umetanja i sposobnosti rukovanja snagom. Proces testiranja uključuje termički ciklus i testiranje mehaničkih naprezanja kako bi se osigurala dugoročna pouzdanost u zahtjevnim aplikacijama. Ova pažnja posvećena detaljima uspostavila je Advanced Microwave kao pouzdanog dobavljača za satelitske komunikacije, odbranu, vazduhoplovstvo i navigacione sisteme.
Dizajnerska rješenja po mjeri i posebni zahtjevi
Naša stručnost u dizajnu Waveguide E Bend proteže se na razvoj prilagođenih rješenja za jedinstvene aplikacije. Nudimo specijalizirane usluge dizajna za zavoje u više stupnjeva i složene sklopove valovoda koji zahtijevaju precizno usklađivanje faza ili specifična ograničenja prostora. Inženjerski tim blisko sarađuje s kupcima kako bi razumio njihove specifične zahtjeve i razvio optimizirana rješenja. Ovo uključuje razmatranje termičkog upravljanja, mehaničku montažu i integraciju sa drugim komponentama talasovoda. Naše fleksibilne proizvodne mogućnosti omogućavaju nam da proizvodimo prilagođene konfiguracije uz održavanje istih standarda visokog kvaliteta kao i naša standardna linija proizvoda.
Smjernice za implementaciju i integraciju
Razmatranja integracije sistema
Uspješna integracija Waveguide E Bend-a u veće mikrotalasne sisteme zahtijeva pažljivu pažnju razmatranja na nivou sistema. Pružamo sveobuhvatne smjernice za pravilnu instalaciju i poravnavanje kako bi se održale optimalne performanse. Ovo uključuje razmatranja za ublažavanje mehaničkog naprezanja, termičko širenje i ispravne specifikacije momenta za prirubničke spojeve. Inženjerski tim Advanced Microwave-a nudi podršku u analizi efekata na nivou sistema i osigurava kompatibilnost sa postojećom infrastrukturom. Naša standardna linija proizvoda E-savijanja i H-savijanja, koja pokriva veličine talasovoda od WR10 do WR430, dizajnirana je imajući na umu integraciju sistema, nudeći fleksibilnost u konfiguraciji i mogućnostima montaže.
Verifikacija performansi i osiguranje kvaliteta
Osiguranje kvaliteta u Waveguide E Bend proizvodnja uključuje više faza verifikacije i testiranja. Svaka komponenta prolazi detaljnu inspekciju i električno testiranje prije otpreme. Koristimo preciznu mjernu opremu za provjeru mehaničkih dimenzija i kvaliteta završne obrade. Testiranje RF performansi uključuje mjerenja mrežnog analizatora za provjeru gubitka umetanja, povratnog gubitka i faznih karakteristika. Naši procesi kontrole kvaliteta osiguravaju da svaki Waveguide E Bend ispunjava ili premašuje specificirane zahtjeve performansi, održavajući našu reputaciju pouzdanosti u kritičnim aplikacijama.
Održavanje i dugoročna pouzdanost
Dugoročna pouzdanost Waveguide E Bend komponenti je od suštinskog značaja za performanse sistema. Pružamo detaljne smjernice za periodične procedure pregleda i održavanja kako bismo osigurali kontinuirani optimalan rad. Ovo uključuje preporuke za postupke čišćenja, intervale inspekcije i ispravne tehnike rukovanja. Naše komponente su dizajnirane imajući na umu ekološke aspekte, uključujući otpornost na koroziju i efekte termičkog ciklusa. Robusna konstrukcija i pažljiv odabir materijala doprinose produženom vijeku trajanja u zahtjevnim primjenama.
zaključak
Dizajn talasovod E savija zahtijeva sofisticirano razumijevanje elektromagnetnih principa, precizne proizvodne mogućnosti i rigorozne procese kontrole kvaliteta. Pažljivim razmatranjem geometrijskih parametara, svojstava materijala i zahtjeva za integracijom sistema, Advanced Microwave Technologies se etablirao kao vodeći dobavljač komponenti talasovoda visokih performansi.
Želite saznati više o našim rješenjima za valovode? Advanced Microwave Technologies donosi više od dvije decenije stručnosti u razvoju mikrotalasnih proizvoda, podržanih najsavremenijim postrojenjima i posvećenošću izvrsnosti. Naši ISO:9001:2008 certificirani proizvodi i proizvodni procesi usklađeni sa RoHS osiguravaju najviše standarde kvalitete za vaše aplikacije. Bilo da su vam potrebne standardne komponente ili prilagođena rješenja, naš profesionalni tehnički tim za istraživanje i razvoj spreman je da vam pomogne. Kontaktirajte nas na sales@admicrowave.com da otkrijete kako naš savršeni sistem lanca snabdevanja i jaka mogućnost postprodaje mogu da podrže vaše potrebe projekta.
