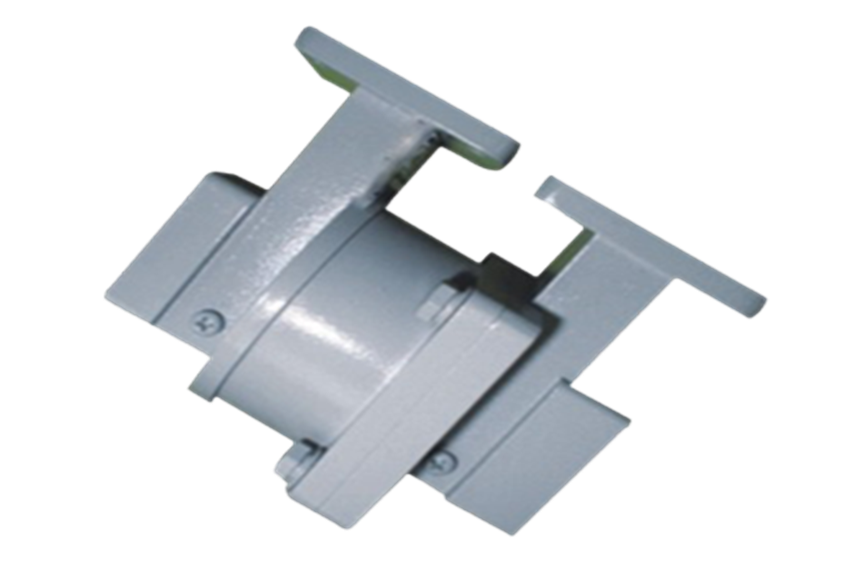

Waveguide Single Channel Rotary Joint Uvod

The Waveguide Single Channel Rotary Joint je mikrovalna komponenta visokih performansi dizajnirana za prijenos RF (radio frekvencija) signala između rotirajućih i stacionarnih dijelova u različitim industrijskim primjenama. Obično se koriste u satelitskim komunikacijama, odbrani, vazduhoplovstvu i navigacionim sistemima, ovi rotacioni spojevi omogućavaju besprekoran prenos signala u okruženjima koja zahtevaju precizne i stabilne performanse. Bilo da ste veliko preduzeće ili mala do srednja preduzeća (SME), nudi neusporedivu pouzdanost i fleksibilnost za vaše specifične potrebe.

proizvod-1539-385

proizvod-1529-617

Specifikacije proizvoda

br. modela*	Frekvencijski opseg (GHz)	Radni propusni opseg	VSWR	IL (dB)	Avg Power (W)	Prirubnica	materijal	završiti
ADM-32WHPRJUTM01	2.60-3.95	≤5%	≤1.15	≤0.20	3000W	FDP	Al	Silver Plating
ADM-40WHPRJUTM01	3.22-4.90	≤5%	≤1.15	≤0.20	3000W	FDP	Al	Silver Plating
ADM-48WHPRJUTM01	3.94-5.99	≤5%	≤1.15	≤0.20	3000W	FDP	Al	Silver Plating
ADM-58WHPRJUTM01	4.64-7.05	≤5%	≤1.15	≤0.20	3000W	FDP	Al	Silver Plating
ADM-70WHPRJUTM01	5.38-8.17	≤5%	≤1.15	≤0.20	2000W	FDP	Al	Silver Plating
ADM-84WHPRJUTM01	6.57-9.99	≤5%	≤1.20	≤0.20	2000W	FBP	Cu	Silver Plating
ADM-100WHPRJUTM01	8.20-12.5	≤5%	≤1.20	≤0.20	2000W	FBP	Cu	Silver Plating
ADM-120WHPRJUTM01	9.84-15.0	≤5%	≤1.20	≤0.20	1000W	FBP	Cu	Silver Plating
ADM-140WHPRJUTM01	11.9-18.0	≤5%	≤1.25	≤0.20	2000W	FBP	Cu	Silver Plating
ADM-180WHPRJUTM01	14.5-22.0	≤5%	≤1.25	≤0.25	500W	FBP	Cu	Silver Plating
ADM-220WHPRJUTM01	17.6-26.7	≤5%	≤1.25	≤0.25	500W	FBP	Cu	Silver Plating
ADM-260WHPRJUTM01	21.7-33.0	≤5%	≤1.25	≤0.25	300W	FBP	Cu	Silver Plating
ADM-320WHPRJUTM01	26.5-40.0	≤5%	≤1.25	≤0.25	300W	FBP	Cu	Silver Plating

Waveguide Single Channel Rotary Joint Prednosti

Podrška za visoke frekvencije: Sa frekvencijskim opsegom do 40 GHz, može podržati najnovije tehnologije visoke frekvencije, što ga čini idealnim za komunikacijske sisteme sljedeće generacije i radarske aplikacije.
Niski gubici, visoka stabilnost: Nizak gubitak umetanja (manje od 0.3 dB) i visok VSWR (manje od 1.25:1) osiguravaju stabilan i pouzdan prijenos signala, što je ključno za kritične primjene u odbrani i svemiru.
Širok raspon temperatura: Waveguide Single Channel Rotary Joint može efikasno da funkcioniše u širokom temperaturnom opsegu od -40°C do +85°C, što ga čini pogodnim za različita okruženja, od satelitskih sistema do vojne opreme.
Trajnost i fleksibilnost: Izrađen od visokokvalitetnih materijala i nudi opcije prilagođavanja, ovaj rotirajući spoj je napravljen da izdrži izazovne uvjete dok zadovoljava specifične potrebe vaših projekata.

Tehničke karakteristike

Kompaktan dizajn: Odlikuje ga kompaktan, robustan dizajn koji olakšava integraciju u različite sisteme, od telekomunikacijske opreme do radarskih sistema.
Prilagodljive veze: Ovaj proizvod podržava prirubničke veze i može se prilagoditi specifičnim potrebama različitih aplikacija, osiguravajući besprijekornu integraciju s drugim komponentama u vašem sistemu.
Precision Engineering: Dizajniran za preciznost, garantuje minimalnu degradaciju signala i visoke performanse, čak i u aplikacijama velike potražnje.
Slabo održavanje: Sa svojom izdržljivom konstrukcijom i pouzdanim performansama, ovaj rotirajući spoj zahtijeva minimalno održavanje, smanjujući operativne troškove tokom vremena.

Primjene proizvoda

The Waveguide Single Channel Rotary Joint je vrlo svestran i pronalazi primjenu u nekoliko industrija, uključujući:

Satelitske komunikacije: Koristi se u satelitskim zemaljskim stanicama, rotirajući spoj osigurava stabilan prijenos signala između rotirajućih i stacionarnih dijelova satelitskih komunikacijskih sistema.
Aerospace: Upotrebljen u radarskim sistemima i naprednim sistemima oružja, olakšava preciznu komunikaciju i prijenos podataka za odbrambene aplikacije.
telekomunikacija: Idealan za bazne stanice i komunikacijska čvorišta, pruža potrebnu pouzdanost i performanse s malim gubicima za prijenos signala u telekomunikacijskim mrežama.
Navigacijski sistemi: Koristi se u radarskoj i navigacijskoj opremi za održavanje kontinuiranog signala dok se antena ili druge komponente rotiraju.

OEM usluge

Advanced Microwave Technologies Co., Ltd nudi širok spektar OEM (proizvođača originalne opreme) usluga kako bi zadovoljio jedinstvene potrebe naših klijenata:

prilagođavanje: Pružamo prilagođena rješenja prilagođena vašoj specifičnoj učestalosti, veličini i zahtjevima materijala.
prototipa: Naš tim može brzo razviti prototipove na osnovu vaših specifikacija kako bi osigurao kompatibilnost i performanse prije pune proizvodnje.
Tehnička podrška: Nudimo punu tehničku podršku, uključujući upute za instalaciju, integraciju proizvoda i dijagnozu grešaka kako bismo osigurali optimalne performanse vaših sistema.

Pitanja

P1: Koje industrije ga koriste?

A1: Koristi se prvenstveno u satelitskim komunikacijama, vazduhoplovstvu, odbrani, telekomunikacijama i navigacionim sistemima.

P2: Koja je maksimalna frekvencija koju može podržati?

A2: Ovaj rotirajući spoj može podržati frekvencije do 40 GHz, što ga čini pogodnim za napredne komunikacije i radarske aplikacije.

P3: Može li se prilagoditi?

A3: Da, nudimo prilagođavanje u smislu veličine, materijala, frekvencijskog raspona i tipa konektora kako bi odgovarali vašim specifičnim potrebama aplikacije.

P4: Koje su temperaturne granice za to?

A4: Proizvod radi efikasno u temperaturnom opsegu od -40°C do +85°C, što ga čini pogodnim za ekstremne uslove okoline.

P5: Da li Advanced Microwave Technologies pruža podršku nakon prodaje?

A5: Da, pružamo punu tehničku podršku, uključujući instalaciju proizvoda, rješavanje problema i pomoć pri integraciji.
