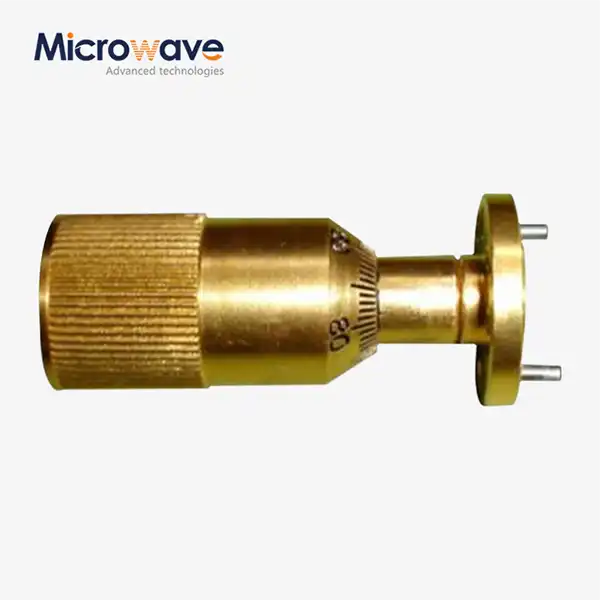

Waveguide Sliding Termination
Klizni završetak talasovoda: poboljšane performanse za visokofrekventne sisteme
A Waveguide Sliding Termination je kritična komponenta u mikrotalasnim sistemima, koja nudi precizno usklađivanje impedanse za optimalan prenos signala. Dizajniran za rad sa širokim rasponom frekvencija, ovaj svestrani uređaj je neophodan za smanjenje refleksije i poboljšanje performansi sistema talasovoda.
U Advanced Microwave Technologies Co., Ltd., nudimo ga koji zadovoljava stroge standarde industrije kao što su telekomunikacije, svemir, obrana i satelitske komunikacije. Naši proizvodi su dizajnirani za optimizaciju performansi, smanjenje gubitaka u prijenosu i pouzdan rad u nizu aplikacija.
Specifikacije proizvoda
br. modela* | Frekventni opseg (GHz) | VSWR | Klizna udaljenost (mm) | Prirubnica | materijal | završiti |
ADM-14WSL1.05 | 1.13-1.73 | ≤1.05 | ≥70 | FDP | Cu | Silver Plating |
ADM-18WSL1.05 | 1.45-2.20 | ≤1.05 | ≥55 | FDP | Cu | Silver Plating |
ADM-22WSL1.05 | 1.72-2.61 | ≤1.05 | ≥45 | FDP | Cu | Silver Plating |
ADM-26WSL1.05 | 2.17-3.30 | ≤1.05 | ≥36 | FDP | Cu | Silver Plating |
ADM-32WSL1.05 | 2.60-3.95 | ≤1.05 | ≥30 | FDP | Cu | Silver Plating |
ADM-40WSL1.05 | 3.22-4.90 | ≤1.05 | ≥25 | FDP | Cu | Silver Plating |
ADM-48WSL1.05 | 3.94-5.99 | ≤1.05 | ≥20 | FDP | Cu | Silver Plating |
ADM-58WSL1.05 | 4.64-7.05 | ≤1.05 | ≥17 | FDP | Cu | Silver Plating |
ADM-70WSL1.05 | 5.38-8.17 | ≤1.05 | ≥15 | FDP | Cu | Silver Plating |
ADM-84WSL1.05 | 6.57-9.99 | ≤1.05 | ≥24 | FBP | Cu | Silver Plating |
ADM-100WSL1.05 | 8.20-12.40 | ≤1.05 | ≥20 | FBP | Cu | Silver Plating |
ADM-120WSL1.05 | 9.84-15.0 | ≤1.05 | ≥16 | FBP | Cu | Silver Plating |
ADM-140WSL1.05 | 11.9-18.0 | ≤1.05 | ≥13 | FBP | Cu | Silver Plating |
ADM-180WSL1.05 | 14.5-22.0 | ≤1.05 | ≥11 | FBP | Cu | Silver Plating |
ADM-220WSL1.05 | 17.6-26.7 | ≤1.05 | ≥9 | FBP | Cu | Silver Plating |
ADM-260WSL1.05 | 21.7-33.0 | ≤1.05 | ≥7.2 | FBP | Cu | Silver Plating |
ADM-320WSL1.05 | 26.5-40.0 | ≤1.05 | ≥9 | FBP | Cu | Silver Plating |
ADM-400WSL1.15 | 32.9-50.1 | ≤1.15 | ≥2 | FUGP | Cu | Pozlaćivanje zlata |
ADM-500WSL1.15 | 39.2-59.6 | ≤1.15 | ≥4 | FUGP | Cu | Pozlaćivanje zlata |
ADM-620WSL1.15 | 49.8-75.8 | ≤1.15 | ≥3.3 | FUGP | Cu | Pozlaćivanje zlata |
ADM-740WSL1.15 | 60.5-91.9 | ≤1.15 | ≥2.6 | FUGP | Cu | Pozlaćivanje zlata |
ADM-900WSL1.15 | 73.8-112 | ≤1.15 | ≥2.1 | FUGP | Cu | Pozlaćivanje zlata |
Prednosti proizvoda
- Optimizovan integritet signala: Osigurajte minimalnu refleksiju signala i maksimizirajte performanse sistema uz dobro usklađenu impedanciju.
- Široki raspon frekvencija: Naše Waveguide Sliding Termination podržava frekvencije do 110 GHz, zadovoljavajući napredne aplikacije.
- Niski gubici: Postignite veću efikasnost sa malim gubicima umetanja, što ga čini idealnim za sisteme visoke preciznosti.
- Opcije prilagođavanja: Prilagodite dužinu, materijal i opseg frekvencija kako biste zadovoljili specifične operativne potrebe.
- trajnost: Napravljen da traje u teškim uslovima okoline, osiguravajući dugoročnu pouzdanost.
Tehničke karakteristike
- Precizno podešavanje dužine: Nudi mogućnost finog podešavanja dužine za optimalno usklađivanje sistema, što je kritično za aplikacije osjetljive na frekvenciju.
- Kvalitetni materijali: Izrađen od metala otpornih na koroziju za povećanu izdržljivost i performanse.
- Raznovrsna integracija: Lako se integriše sa drugim komponentama talasovoda, kao što su prirubnice i spojnice, kako bi se obezbedilo kompletno rešenje za različite sisteme.
Primjene proizvoda
- Satelitske komunikacije: Neophodan za održavanje integriteta signala u satelitskim komunikacijskim sistemima.
- Vazduhoplovstvo i odbrana: Kritičan u tehnologijama radara i sistema oružja, osiguravajući stabilan prijenos signala visokih performansi.
- telekomunikacija: Podržava komunikacijske mreže, smanjujući gubitak signala i osiguravajući pouzdan prijenos.
- Navigacijski sistemi: Optimizira performanse u naprednim navigacijskim i GPS sistemima.
OEM usluge
Zvuči kao da Advanced Microwave Technologies Co., Ltd. nudi prilagođena rješenja za to, što je odlično za kupce kojima su potrebne specifične konfiguracije koje odgovaraju njihovim jedinstvenim aplikacijama. Ako želite, mogu vam pomoći da dodatno poboljšate razmjenu poruka ili čak predložim načine da istaknete ključne prednosti vaših proizvoda. Na primjer, naglašavajući:
- Opcije prilagođavanja: "Prilagođene veličine, rasponi frekvencija i materijali koji odgovaraju vašim preciznim zahtjevima."
- Tehnička podrška: "Sveobuhvatna tehnička pomoć kako bi se osigurala besprijekorna integracija."
- OEM usluge: "Fleksibilne OEM usluge dizajnirane da zadovolje industrijske standarde i individualne potrebe projekta."
Pitanja
Šta je Waveguide Sliding Termination?
To je uređaj koji se koristi za usklađivanje impedancije u sistemu talasovoda, minimizirajući refleksiju signala i poboljšavajući kvalitet prenosa.
Koje industrije ga koriste?
Ove komponente se prvenstveno koriste u telekomunikacijama, satelitskim komunikacijama, svemirskim, odbrambenim i navigacijskim sistemima.
Mogu li ga prilagoditi?
Da, nudimo opcije prilagođavanja dužine, materijala i frekvencijskog opsega kako bismo zadovoljili vaše specifične potrebe.
Koja je maksimalna frekvencija koju podržava vaš proizvod?
Naši podržavaju frekvencije do 110 GHz.
Da li su vaši proizvodi certificirani?
Da, naši proizvodi su certificirani prema ISO 9001:2008 i usklađeni su sa RoHS standardima.
Kontaktirajte nas - Laicuherb
Za više informacija ili da zatražite ponudu za naše Waveguide Sliding Termination, molimo da nas kontaktirate na prodajni@admicwave.com. Naš tim je spreman pomoći u vezi sa svim upitima i pružiti potrebnu podršku.
